太陽能控制器的硬件實現
日期：2017-09-05 14:56:25 瀏覽次數：
太陽能控制器的硬件電路如圖所示。圖中功率管T，作為過充保護無觸點開關．功率菅T。作為過放保護無觸點開關．整個電路的核心器件是微處理器PICl6C7ll，它是8位高速COMS單片機，具有四種中斷方式、4路A/D轉換通道、13條口線。體積小、功能全、外圍電路簡單。

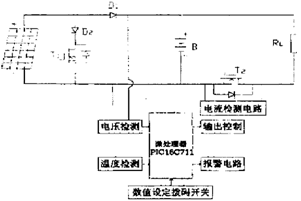

太陽能控制器硬件電路
PICl6C7ll通過電壓檢測電路檢測蓄電池兩端電壓。當蓄電池電壓超過過充保護值時，PIC16C7ll通過控制電路開通T，菅，實行過充保護；當蓄電池電壓降至過充恢復值時，則斷開T1，恢復充電．當蓄電池電壓低于過放保護值時，PIC16C7ll通過控制電路關斷T2管，切斷負載，實行過放保護：i當曹電池電壓升至垃壓恢復值時，則開通T2，重新帶上負載。
當蓄電池電壓過高時，為保護負載，PICl6C7ll通過控制電路關斷T2管，切斷負載，實行過壓保護；當蓄電池電壓降至過壓恢復值時，重新開通T2管。上述過充、過放，過壓的保護值和恢復值均具有一定回差，可以避免系統發生振蕩。
電流檢測電路借助T2(場效應管)的通態電阻。通過檢測T2的D、S回的電壓來監視負載電流。當負載電流過大或輸出短路時，D、S間的電壓會迅速上升，電流檢測電路便及時關斷T2管，切斷負載，從而實現過載或短路保護。
PICl6C7ll通過溫度檢測電路檢測蓄電池工作溫度，根據各種不同的溫度值，調整充放電參數，從而實現溫度補償。
數值設定撥碼開關按不同組合狀態送入P1C16C711，PICl6C711便及時修改過充、過放、過壓的各種數值，以適應不同種類蓄電池的需要。
報警電路對系統工作狀態異常進行報警，包括蓄電池接反報警和過放、過壓報警。過故和過壓又通過軟件控制發出不同的報警聲音，以指示故障種類。

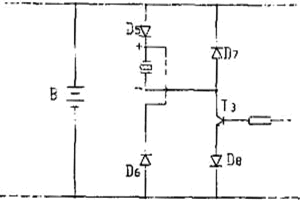

當蓄電池接反時，蓄電池電流通過D6一蜂鳴器一D7形成回路，使蜂鳴器發出持續不斷的鳴叫聲，提示蕾電池接反；而當蕾電池正確接入時，蜂鳴器是否嗚叫受控于T3．當T3導通時，會通過D5→蜂鳴器→T3→T8形成回路，使蜂鳴器鳴叫。控制T3的導通頻率，蜂鳴器會發出不同的聲音，這就巧妙地將同一個蜂鳴器用于不同的報警狀態。
