太陽能控制器安裝及使用
日期：2017-09-18 15:52:55 瀏覽次數：
1．控制器的固定要牢靠：
外形尺寸：140×90.5 (mm)
安裝孔尺寸：133.5×70(mm)
2．導線的準備：建議使用多股銅芯絕緣導線。先確定導線長度，在保證安裝位置的情況下，盡可能減少連線長度，以減少電損耗。按照不大于4A/mm2的電流密度選擇銅導線截面積，將控制器一側的接線頭剝?nèi)?mm的絕緣。
3．先連接控制器上蓄電池的接線端子，再將另外的端頭連至蓄電池上，注意+，—極，不要反接。如果連接正確，指示燈(2)應亮，可按按鍵來檢查。否則，需檢查連接對否。如發生反接，不會燒保險及損壞控制器任何部件。保險絲只作為控制器本身內部電路損壞短路的最終保護。
4．連接光電池導線，先連接控制器上光電池的接線端子，再將另外的端頭連至光電池上，注意+，—極，不要反接，如果有陽光，充電指示燈應亮。否則，需檢查連接對否。
5、負載連接，將負載的連線接入控制器上的負載輸出端，注意+，—極，不要反接，以免燒壞用電器。

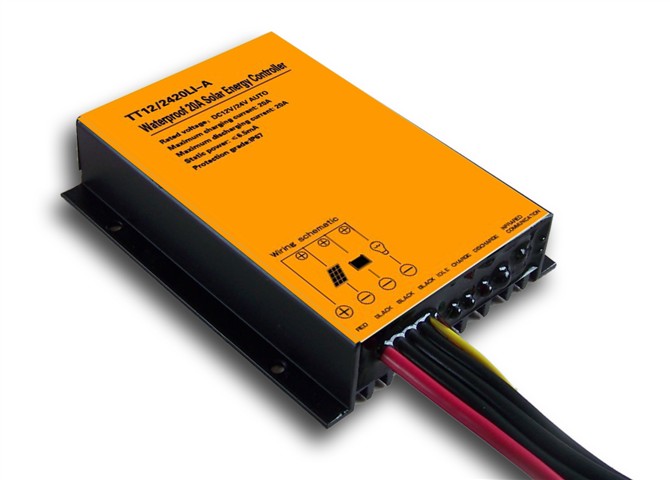

6、接光電池負載的導線應該如圖所示在端子下方留一個弧度防止雨水沿導線進入控制器。
