太陽能充電控制器：PWM或MPPT
日期：2017-09-22 15:13:04 瀏覽次數：
PWM控制器本質上是將太陽能電池陣列連接到電池的開關。結果是陣列的電壓將被拉到接近電池的電壓。
MPPT控制器更復雜（更昂貴）：它將調整其輸入電壓以從太陽能陣列獲得最大功率，然后將該功率轉換為提供電池加負載的變化電壓要求。因此，其基本上使陣列和電池電壓分離，使得例如可以在MPPT充電控制器的一側上具有12伏電池，并且可以存在串聯連接以產生另一個36伏的大量電池。
MPPT控制器的雙重優勢
a）最大功率點跟蹤
MPPT控制器將從太陽能陣列獲得更多的電力。當太陽能電池溫度低（低于45℃）或非常高（高于75℃）時，或當輻照度非常低時，性能優勢是顯著的（10％至40％）。
在高溫或低輻照度下，陣列的輸出電壓將急劇下降。然后，必須串聯更多的電池，以確保陣列的輸出電壓以舒適的余量超過電池電壓。
b）降低布線成本和/或降低布線損耗
歐姆定律告訴我們，由于電纜電阻造成的損耗是Pc（Watt）= Rc x I 2，其中Rc是電纜的電阻。該公式表明，對于給定的電纜損耗，當陣列電壓加倍時，電纜橫截面積可以減少四倍。
在給定額定功率的情況下，串聯的更多電池將增加輸出電壓并降低陣列的輸出電流（P = V×I，因此，如果P不改變，則當V增加時必須減?。?。
隨著陣列尺寸的增加，電纜長度會增加。串聯更多面板的選項，從而降低電纜橫截面積，導致成本的降低，一旦陣列功率超過幾百瓦（12 V電池）即可安裝MPPT控制器，這是令人信服的原因，或幾百瓦特（24 V或48 V電池）。

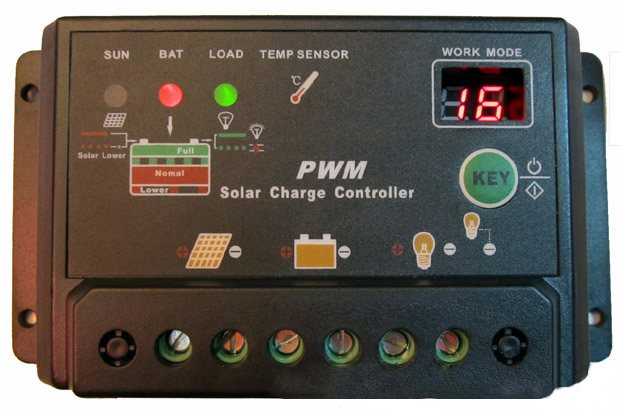

PWM
當太陽能電池溫度中等至高（45°C至75°C）時，PWM充電控制器僅適用于小型系統。
MPPT
為充分發揮MPPT控制器的潛力，陣列電壓應大大高于電池電壓。 MPPT控制器是更高功率系統的首選解決方案（由于較小的電纜橫截面積，系統成本最低）。當太陽能電池溫度低（低于45°C）或非常高（高于75°C），或當輻照度非常低時，MPPT控制器也將收獲更多的功率。
