太陽能地板輻射采暖的工作原理
日期：2017-10-11 14:36:45 瀏覽次數：

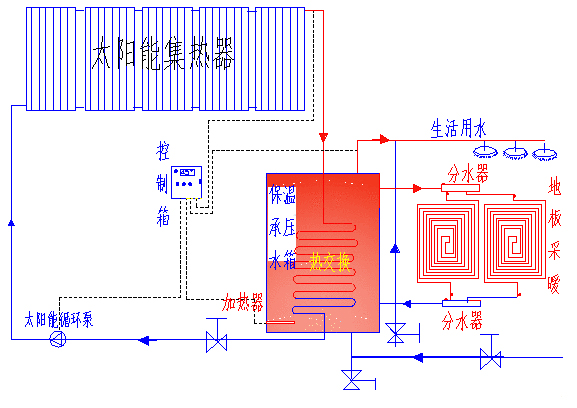

太陽能地板輻射采暖系統可采用圖所示的形式：
典型的太陽能地板輻射采暖系統由太陽能集熱器，控制器，集熱泵，蓄熱水箱，輔助熱源，供回水管，關斷閥若干，三通閥，過濾器，循環泵，溫度計，分水器，加熱器組成。
當T1＞50℃時，控制器就啟動水泵，水進入集熱器進行加熱，并將集熱器的熱水壓入水箱，水箱上部溫度高，下部溫度低，下部冷水再進入集熱器加熱，構成一個循環。當T1<40℃，水泵停止工作，為防止反向循環及由此產生的集熱器的夜間熱損失，則需要一個止回閥。當蓄熱水箱的供水水溫T3＞45℃時，可開啟泵3進行采暖循環。和其它太陽能的利用一樣，太陽能集熱器的熱量輸出是隨時間變化的，它受氣候變化周期的影響，所以，系統中有一個輔助加熱器。
當陰雨天或是夜間太陽能供應不足時，可開啟三通閥，利用輔助熱源加熱。當室溫波動時，可根據以下幾種情況進行調節。如果可利用太陽能，而建筑物不需要熱量，則把集熱器得到的能量加到蓄熱水相中去；如果可利用太陽能，而建筑物需要熱量，把從集熱器得到的熱量用于地板輻射采暖；如果不可利用太陽能，建筑物需要熱量，而蓄熱水箱中以儲存足夠的能量，則將儲存的能量用于地板輻射采暖；如果不可能利用太陽能，而建筑物又需要熱量，且蓄熱水箱中的能量已經用盡，則打開三通閥，利用輔助能耗對水進行加熱，用于地板輻射采暖。尤其需要指出提，蓄熱水箱存儲了足夠的能量，但不需要采暖，集熱器又可得到能量，集熱器中得到的能量無法利用或存儲，只能放棄掉，為節約能源，可以將熱量采用其它方法利用，例如供應生活用熱水。
蓄熱水箱與集熱器上下水管相連，供熱水循環之用。蓄熱水箱容量大小是太陽能地板采暖日需熱水量而定。熱水量的計算將在下文的設計計算中具體敘述。在太陽能的利用中，為了便于維護加工，提高經濟性和通用性，蓄熱水箱已標準化。目前蓄熱水箱以容積分為500升和1000升兩種，外形均為方表。容積500升的水箱外形尺寸為：778×778×800毫米，容積為1000升的水臬外形尺寸為：928×928×1300毫米。
太陽能集熱器的產水能力與太陽照射強度、連續日照時間及背景氣溫等密切相關。夏季產水能力強，大約是冬季的4～6倍。而夏季卻不需要采暖，洗浴所需的熱水也較冬季少。為了克服此矛盾，可以嘗試把太陽能夏季生產的熱水保溫儲存下來留在冬季及陰雨季節使用，這就不僅可以發揮太陽能采暖系統的最佳功能，而且還可以大在降低輔助能的使用。在目前技術條件下，最佳的方案就是把夏季太陽能加熱的熱水就地回灌儲存于地下含水巖層中。不過該技術還需進一步研究和探討。
