自動路燈控制器開關電路的工作
日期：2019-03-26 09:58:11 瀏覽次數：

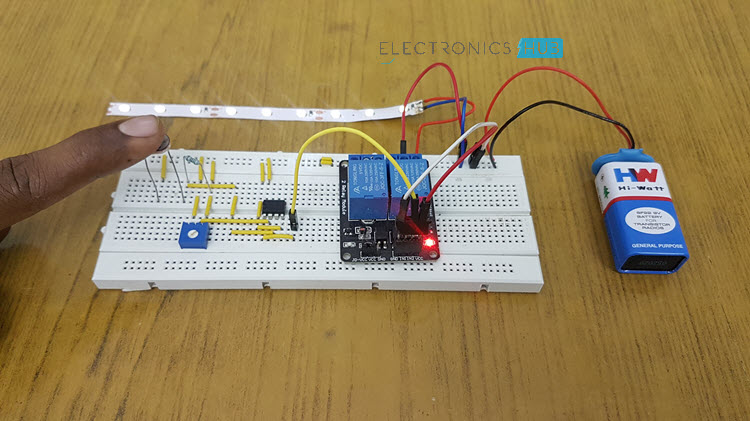

電路的工作非常容易理解。在這個電路中，我們使用了IC LM358，它基本上是一個運算放大器。這些IC的引腳2和3用于比較電壓，并根據輸入引腳的電壓給出高或低輸出。
在該電路中，LDR和10KΩ電阻形成一個分壓器對，用于在非反相輸入端（即引腳3）提供可變電壓。第二個分壓器是在10KΩ電位器的幫助下圍繞反相輸入（引腳2）構建的，它將為反相引腳提供一半的電源電壓。
我們知道LDR的特性是在白天時間，它的電阻很低，非反相輸入端（即引腳3）的電壓高于反相輸入端（引腳2）的電壓。因此，引腳1的輸出很高。結果，繼電器關閉，LED（或燈泡）不會發光。
但是在昏暗或夜晚，我們知道LDR的阻力很高。因此，IC LM358的非反相輸入引腳3處的電壓比反相輸入引腳2減小。結果，輸出引腳1移動到低狀態，這進一步使繼電器激活并且LED或燈泡與之相關聯。它會發光。
